SL6系列

美国ALICAT

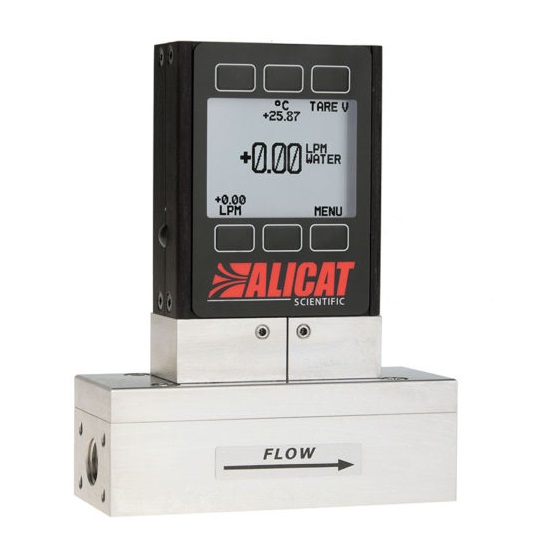

SL6系列液体流量计-水\甲醇\双氧水等



Alicat的SL6系列数字式液体流量计可快速精确测量过程液体

的体积流量和温度(亦有表压测量可选项)



SL6系列液体流量计带有独具特色的排气孔可轻松排除空气。

集成式多功能数字显示屏,同时开放模拟通讯和RS-232数

字通讯模式。另有各类定制化选项供特殊项目需求


性能参数

性能/参数

SL6系列液体流量计-水\甲醇\双氧水等

流量范围

0.5ML-10LPM

标定气体

水\甲醇\双氧水等

精度(调零后)

±2%FS

漂移(零点/满量程)

0.02% F.S/ºC/Atm

工作范围

2-100%

响应时间

20毫秒(可调整)

启动预热时间

1秒内

工作温度范围

10~-50

工作压力

7Bar

安装方向

任意

材质

SUS302\303\304不锈钢、密封圈VITON

显示屏

背光LCD显示屏,同时显示流量、压力、温度

数字信号

标准RS232

选配:RS485、MODBUS-RTU、PROFIBUS、DeviceNet

以太网RJ45(EtherCAT/Ethernet/IP/Modbus TCP-IP)

模拟信号

标准0-5V/1-5V/0-10V

选配:4-20mA

第二路模拟信号

标准0-5V/1-5V/0-10V

选配:4-20mA

电气接口

标准圆形8芯

选配:圆形6芯、DB9、DB15

供电电压

+24VDC

消耗电流

100mA以内


电气连接

针脚/颜色

定义

1针(黑色)

4-20MA输出信号,如选择0-5V/10V   连接6针

2针(棕色)

不用连接,如选第二路   输出信号可接

3针(红色)

RS232 输入串口RS232   输入串口

4针(橘色)

远程清零

5针(黄色)

RS232 输出串口

6针(绿色)

0-5V或0-10V输出信号

7针(蓝色)

+24VDC供电

8针(紫色)

接地(同时作用于电源、通讯、模拟)

备注:以上是标配圆新8芯接线注解,其他接口来电咨询


压损、管路接口

流量

压损(PSID),排放大气中

接口

0.5-1CCM

2.0



1/8NPT母螺纹

2-500CCM

2.0

1SLPM

4.0

2SLPM

4.0

1/4NPT母螺纹

1/2NPT母螺纹

5SLPM

10.0

10SLPM

20.0


使用注意

一:进水管道上建议安装上的除气泡装置、过滤器,保证介质干净

二:安装前,请将设备管路进行整体吹扫。

三:需要进行零点漂移清零的时候,确认进/出口没流量没压力下、设定值是0的状态 再操作。

四:工作压差不超过5bar。
