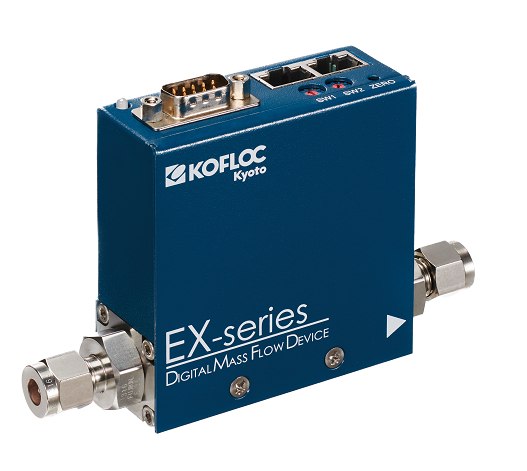

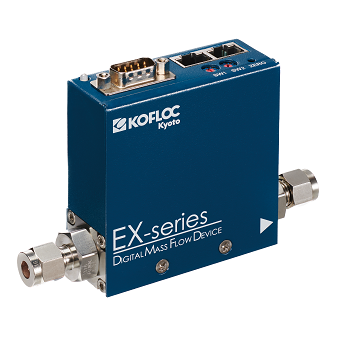

EX250S-RJ系列-小体积高精度气体质量流量控制器

日本KOFLOC
EX250S-RJ系列质量流量控制器-数字式-体积小巧-高精度



作为KOFLOC全新设计的数字式质量流量控制器,EX250S-RJ采用全新结构设

从而大大减小了体积,传感器/控制器/PID算法都是沿用DF200系列,也

同时保证了优异精度、快速的相应时间。通讯方面EX250S-RJ采用RJ45接口

使用普通网线既可串联多台,大大节省了布线的工作,欢迎大家来电咨询


响应速度1秒以内 全量程

精度±1.0%SP(>30%FS);0.3%FS(≤30%FS)

可修改满量程可修改30~100%、气体种类

RS485(Modbus-RTU),RJ45接口更加快捷方便

体积小巧76*30*76MM


性能参数

EX250S-RJ系列质量流量控制器-数字式

量程(N2)

0-10、30、50、100、300、500SCCM

0-1、3、5、10SLM(可定制0-5SCCM)

满量程可切换30~100%

气体

非腐蚀气体

精度

±1.0%SP(>30%FS);0.3%FS(≤30%FS)

重复性

±0.25%FS

有效范围

2-100%

响应时间

1秒以内

耐压

1.0Mpa

进口最大压力

0.5Mpa

工作压差

0.05-0.3Mpa

泄漏率

1*10-8pa·m³/s以下

温度范围

5~50

精度保证温度

15~35

保存温度

-10~60

湿度范围

10-90%RH(不能结露)

材质

本体SUS316、SUS316L

密封圈VITON、NBR、PTFE

电气接口

DB9

通讯信号

RS485(Modbus-RTU),RJ45接口

设定信号

0-5V或4-20mA可选

输出信号

0-5V或4-20mA可选

供电电压

+24VDC或±15VDC可选

消耗电路

最大300mA

尺寸

76*30*76MM

管路连接

标配1/4F9

选配1/8F9、1/4UJR、RC1/4

重量

约500g


电气连接

DB9针脚定义:

针脚/颜色

定义

1针脚/棕色

阀门全开/全闭

2针脚/白色

0-5V输出

3针脚/红色

+15VDC 或 +24VDC

4针脚/黑色

电源COM

5针脚/黄色

-15VDC 或 空

6针脚/灰色

0-5V输入

7针脚/绿色

输出COM

8针脚/兰色

输入COM

9针脚/紫色


RJ45针脚定义:

针脚

定义

1针脚

485COM

2针脚

485COM

3针脚

4针脚

485-

5针脚

485+

6针脚

7针脚

8针脚


使用注意

一:进气管道上建议安装上的过滤器、油水分离器使用,保证气体的干燥干净《湿度不超过90%(一定不能进水)、杂质粉尘不超过20微米》。

二:用肥皂水对管路进行泄漏检测时,只能将肥皂水喷洒在管路接头上,不能喷在仪表或电气插头上。

三:安装前,请将设备管路进行整体吹扫。

四:耐压1.0Mpa,进口最大压力5公斤。

五:需要进行零点漂移清零的时候,确认进/出口没流量没压力下 再操作。
