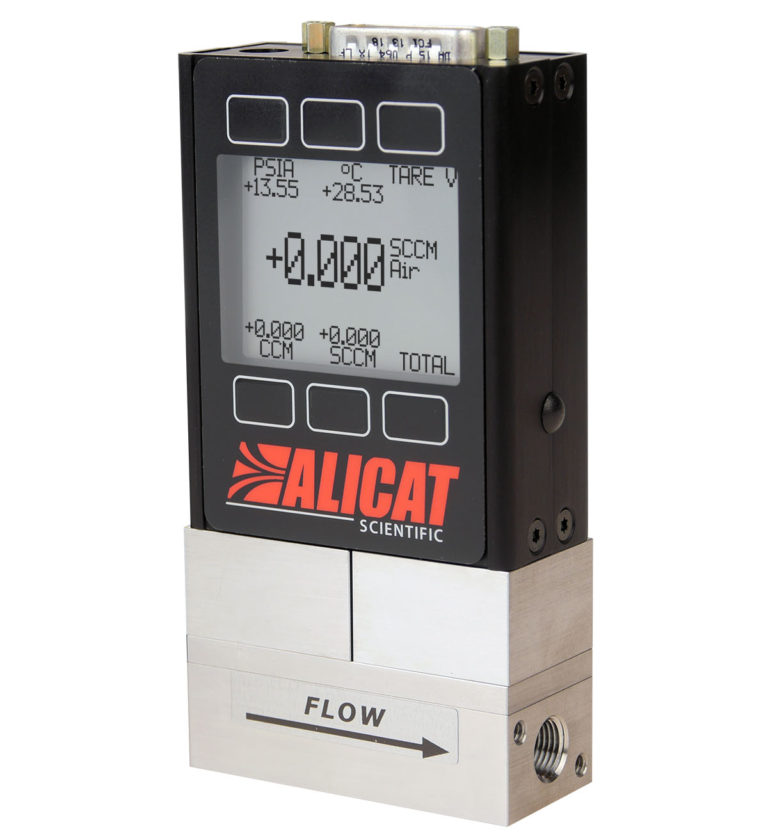

产品图片

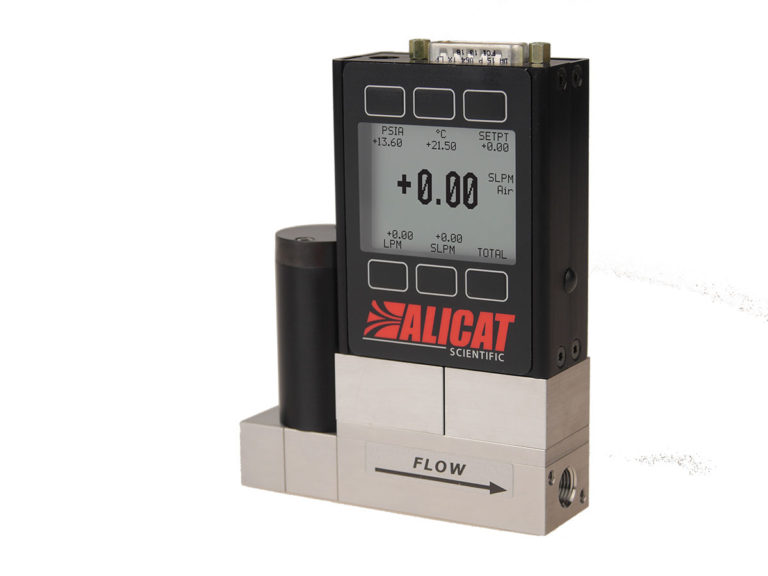

产品图片

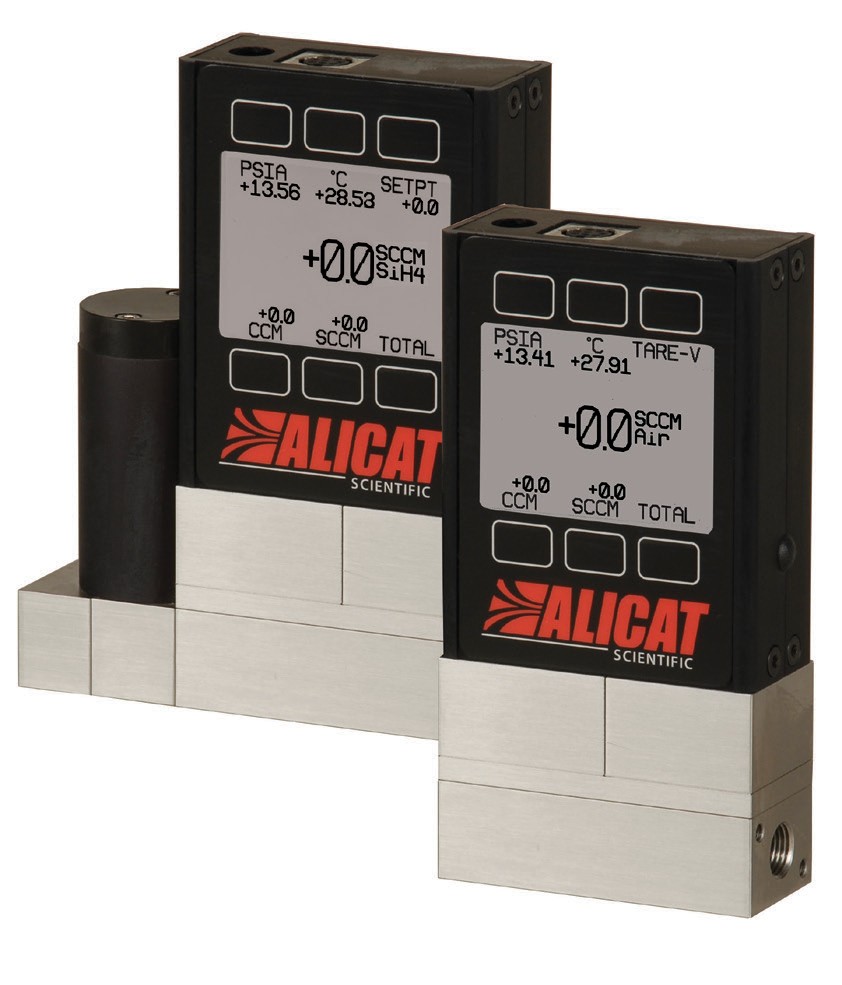

产品图片
LKF5系列-耐腐蚀气体质量流量控制器

美国ALICAT
LKF5系列质量流量控制器-耐腐蚀



Alicat的LKF5系列数字式质量流量控制器可精确、快速控制

腐蚀性气体(如:NH3、H2S、CL2、SO2、SiH4等)的质量

流量、体积流量、压力和温度。LKF5系列质量流量控制器

通过定制化的高速比例控制阀还可精确控制腐蚀性过程

气体的质量流量、体积流量和压力。



更适用于液体气化后的流量控制。

如:氨水、硅油气化后,限度允许气体湿度195%。

性能参数


性能/参数

LKF5系列质量流量控制器

流量范围

0.5SCCM-5000SLPM

可自行修改流量单位如kg/h、g/min等

标定气体

内置130条气体可选择,含腐蚀气体

精度(调零后)

±(0.8%Rd+0.2%FS)

高精度(调零后)

±(0.4%Rd+0.2%FS),限于5SCCM-500SLPM

重复性

±0.2%FS

漂移(零点/满量程)

0.02% F.S/ºC/Atm

工作范围

0.5-100%

响应时间

100毫秒(调整)

启动预热时间

1秒内

标准工况

25ºC & 14.696 psia,可自定义修改

工作温度范围

-10~-50℃(另有高温订制品)

工作湿度范围

0-95%RH(非冷凝)

工作压力

不超过10Bar

安装方向

任意

阀门状态

常闭

材质

SUS316L不锈钢(传感器)、密封圈FFKM(Kalrez)

显示屏

背光LCD显示屏,同时显示流量、压力、温度

数字信号

标准RS232

选配:RS485、MODBUS-RTU、PROFIBUS、DeviceNet

以太网RJ45(EtherCAT/Ethernet/IP/Modbus TCP-IP)

模拟信号

标准0-5V/1-5V/0-10V

选配:4-20mA

第二路模拟信号

标准0-5V/1-5V/0-10V

选配:4-20mA

电气接口

标准圆形8芯

选配:圆形6芯、DB9、DB15

供电电压

+24VDC

消耗电流

20SLPM以内:250mA

50SLPM以内:750mA


电气连接

针脚/颜色

定义

1针(黑色)

4-20MA输出信号,如选择0-5V/10V   连接6针

2针(棕色)

不用连接,如选第二路   输出信号可接

3针(红色)

RS232 输入串口RS232   输入串口

4针(橘色)

模拟设定信号(订货时确认信号类型)

5针(黄色)

RS232 输出串口

6针(绿色)

0-5V或0-10V输出信号

7针(蓝色)

+24VDC供电

8针(紫色)

接地(同时作用于电源、通讯、模拟)

备注:以上是标配圆新8芯接线注解,其他接口来电咨询


压损、管路接口

流量

压损(PSID),排放大气中

接口

0.5-50SCCM

1.0







1/8NPT母螺纹

100-500SCCM

1.0

1SLPM

1.5

2SLPM

3.0

5SLPM

2.0

10SLPM

5.5

20SLPM

20.0

50SLPM

2.0

1/4NPT母螺纹

100SLPM

3.2

250SLPM

2.4

1/2NPT母螺纹

500SLPM

6.5



3/4NPT母螺纹

1000SLPM

14.0

1500SLPM

17.0

2000SLPM

28.6

3000SLPM

16.8

1-1/4NPT母螺纹

5000SLPM

14.1

1-1/2NPT母螺纹


使用注意

一:进气管道上建议安装上的过滤器(20-30目)使用。

二:用肥皂水对管路进行泄漏检测时,只能将肥皂水喷洒在管路接头上,不能喷在仪表或电气插头上。

三:在使用质量流量控制器的时候,进口前方加“ON/OFF电磁阀或手动切断阀”。

四:安装前,请将设备管路进行整体吹扫。

五:通气体时,请先开气源,后设定值。

六:切勿在没有通气的情况下,对流量控制器进行设定。

七:使用完以后,请将流量控制器值归零或断电。

八:需要进行零点漂移清零的时候,确认进/出口没流量没压力下、设定值是0的状态 再操作。
