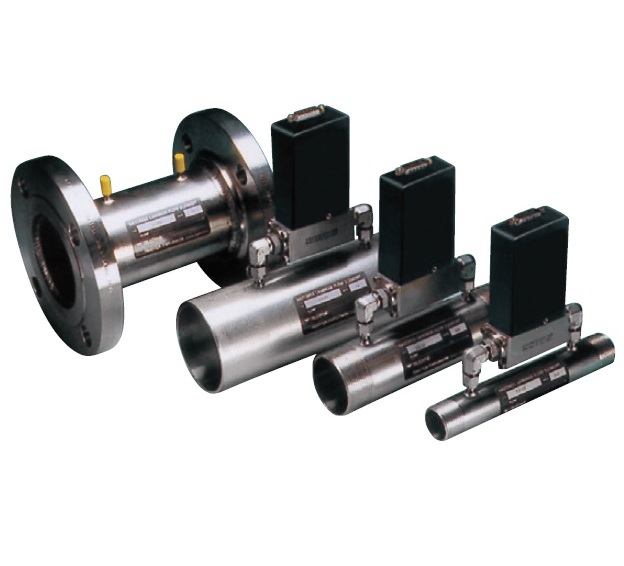

日本KOFLOC HFM200系列质量流量计-高压大流量
KOFLOC的HFM200系列针对高压大流量场合，采用热式原理从而保证
产品的耐久稳定性，可以到达15000SLPM(900Sm³/H)，可以运用在
各类工业场合
也可以用应用在低压力场合
精度±3-5%FS
0-5V标准信号输出，可用于计量、控制、报警等等
质量流量的输出从保证了不需要压力、温度补偿
HFM200系列质量流量控制器-高压大流量
量程(N2)
1500SLPM
3000SLPM
6000SLPM
15000SLPM
原理
热式
精度
±3.0%FS
±5.0%FS
重复性
±0.25%FS
温度系数
±0.1%FS/℃(15-35℃)
±0.2%FS/℃(15-35℃)
耐压
1.0Mpa、高压选项3.4Mpa
泄漏率
1*10-8pa·m³/s以下
工作温度
5~45℃(精度保证范围15~35℃)
湿度范围
10-90%RH(不能结露)
材质
本体SUS316
密封圈VITON、NBR、PTFE
电气接口
DB15
输出信号
0-5V
供电电压
±15VDC,50mA
管路连接
3寸NPT
4寸法兰
4寸焊接
6寸法兰
6寸焊接
8寸法兰
8寸焊接
DB15针脚定义：
针脚/颜色
定义
1-4针脚
空
5针脚
信号COM
6针脚
0-5V输出
7针脚
电源GND
8针脚
9针脚
电源 -15VDC
10针脚
12针脚
电源 +15VDC
13-15针脚
一：进气管道上建议安装上的过滤器、油水分离器使用，保证气体的干燥干净《湿度不超过90%(一定不能进水)》。
二：用肥皂水对管路进行泄漏检测时，只能将肥皂水喷洒在管路接头上，不能喷在仪表或电气插头上。
三：安装前，请将设备管路进行整体吹扫。
四：需要进行零点漂移清零的时候，确认进/出口没流量没压力下 再操作。
