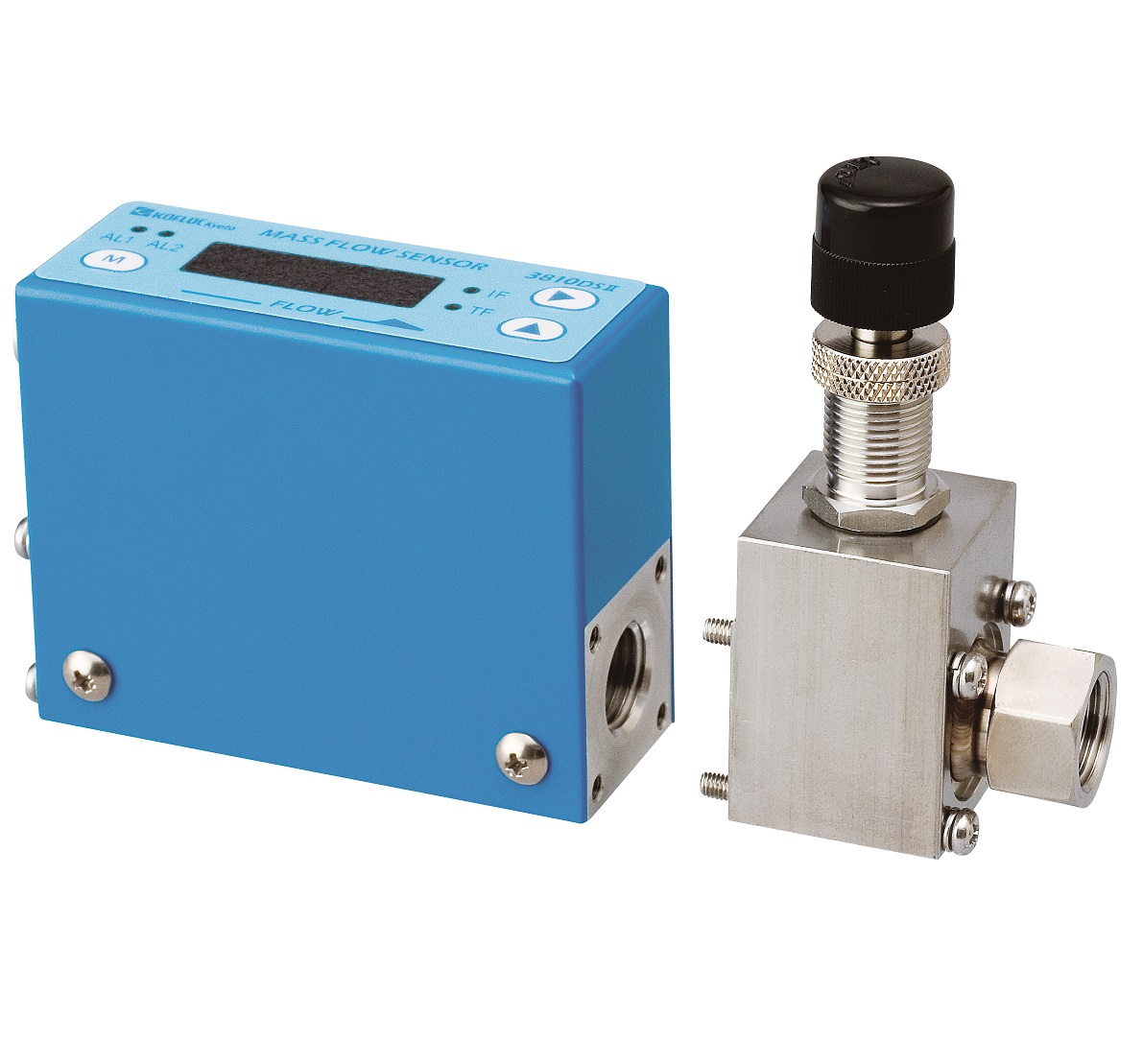

日本KOFLOC 3810DSII系列质量流量计-带数显
作为3810DS的升级版本，381DSII同样带有LED数字显示
瞬时流量、累计流量、上/下限报警 等等功能
+24VDC供电性能稳定，0-5V/4-20mA模拟信号更加防爆
同时还能加装手动调节阀，既能显示又能控制流量
3810DSII系列质量流量计
量程(N2)
10SCCM-20SLPM
20-100SLPM
精度
±2.0%FS
±3.0%FS
耐压
1.0Mpa
使用压力
0-0.5Mpa
温度范围
0-45℃
湿度范围
30-80%RH(不能结露)
温度系数
±0.2%FS./℃(15-35℃)
材质
本体SUS303
密封圈VITON，选配NBR或FKM、PTFE
电气接口
圆形6芯
模拟信号
1-5V、4-20mA输出
报警输出
NPN，2点，最大30VDC,50mA
供电
+24VDC ±5%；100mA
管路连接
RC1/4
针脚/颜色
定义
1针脚/红色
+24VDC
2针脚/黑色
电源GND
3针脚/绿色
报警输出1
4针脚/黄色
报警输出2
5针脚/茶色
报警输出COM
6针脚/白色
模拟输出
一：进气管道上建议安装上的过滤器、油水分离器使用，保证气体的干燥干净《湿度不超过90%(一定不能进水)、杂质粉尘不超过20微米》。
二：用肥皂水对管路进行泄漏检测时，只能将肥皂水喷洒在管路接头上，不能喷在仪表或电气插头上。
三：安装前，请将设备管路进行整体吹扫。
四：耐压1.0Mpa，进口最大压力5公斤。
五：需要进行零点漂移清零的时候，确认进/出口没流量没压力下 再操作。
